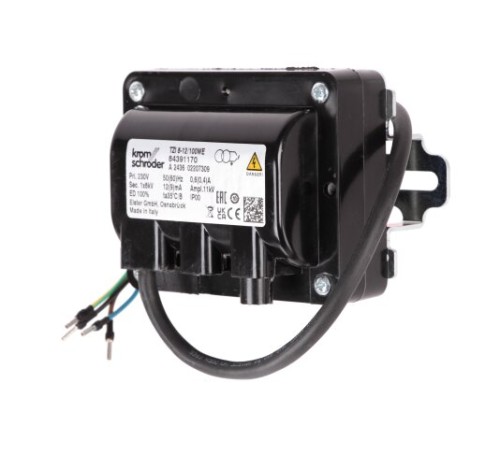

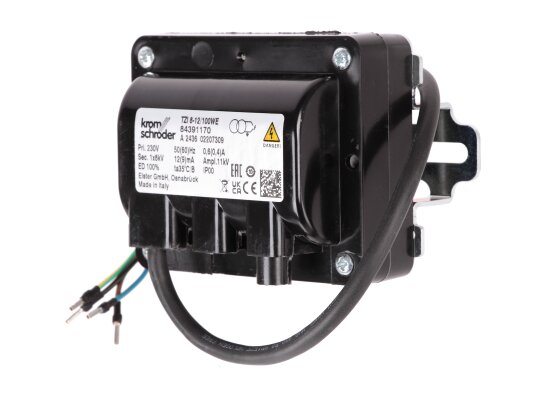

Трансформатор розжига Kromschroder TZI 8-12/100WE

Kromschroder TZI 8-12/100WE — трансформатор розжига для формирования высоковольтной искры в системах автоматического поджига промышленных газовых горелок и горелочных установок. Модель применяется там, где требуется стабильное воспламенение топливовоздушной смеси, надежная работа в составе автоматики горения и корректная интеграция с промышленными шкафами управления.

Трансформатор относится к серии TZI, предназначенной для установки в корпус, шкаф автоматики или другое защищенное электрооборудование. В отличие от исполнений TGI, рассчитанных на монтаж рядом с горелкой в отдельном корпусе, серия TZI имеет степень защиты IP00, поэтому должна устанавливаться в закрытый шкаф или оболочку, исключающую случайное прикосновение к токоведущим частям.

Назначение

Основная задача Kromschroder TZI 8-12/100WE — преобразование сетевого напряжения в высокое напряжение, необходимое для образования искрового разряда между электродом розжига и массой горелки. Искра инициирует воспламенение газа или топливовоздушной смеси при запуске горелки. После успешного розжига контроль пламени выполняется системой автоматики горения — например, через отдельный ионизационный электрод или, при подходящей схеме, через общий электрод розжига и контроля.

Где применяется

Трансформатор розжига TZI 8-12/100WE используется в промышленных тепловых установках, где требуется надежный искровой поджиг:

• газовые промышленные горелки;
• котельные установки и теплогенераторы;
• печи термообработки и нагрева металла;
• сушильные камеры и технологические линии;
• керамические, кузнечные и металлургические печи;
• горелочные системы с автоматами управления горением.

Модель особенно удобна для оборудования, где элементы розжига размещаются в шкафу управления, а высоковольтный кабель прокладывается к горелке по кратчайшему маршруту.

Принцип работы

При подаче питания 230 В AC 50/60 Гц трансформатор формирует высокое напряжение на выходе. Для исполнения TZI 8-12/100WE выходное напряжение составляет 8 кВ, а выходной ток — 12 мА при 50 Гц. Высокое напряжение подается на электрод розжига, где между электродом и корпусом/массой горелки возникает искровой разряд. Этот разряд воспламеняет топливовоздушную смесь в зоне горения.

Для стабильного запуска важно соблюдать правильный зазор между электродом и массой горелки, использовать подходящий высоковольтный кабель и не превышать допустимую длину линии розжига. Для серии TZI рекомендуется короткая прокладка кабеля: оптимально менее 1 м, максимально — до 5 м.

Технические особенности модели

Ключевые параметры Kromschroder TZI 8-12/100WE:

• тип: трансформатор розжига;
• серия: TZI;
• назначение: высоковольтный искровой розжиг горелок;
• напряжение питания: 230 В AC, 50/60 Гц;
• выходное напряжение: 8 кВ;
• выходной ток: 12 мА при 50 Гц;
• ток потребления: 0,6 А при 50 Гц;
• продолжительность включения: 100%;
• степень защиты: IP00;
• монтаж: в шкаф управления или защищенный корпус;
• рекомендуемый зазор электрода: 2 ± 0,5 мм;
• рекомендуемая длина кабеля розжига: менее 1 м;
• максимальная длина кабеля розжига: до 5 м;
• рабочая температура окружающей среды: от -20 до +60 °C;
• вес для исполнения TZI../100: около 2,0 кг;
• артикул производителя: 84391170.

Преимущества

Преимущество TZI 8-12/100WE — сочетание высокого напряжения 8 кВ, выходного тока 12 мА и режима работы 100% ПВ. Это делает модель подходящей для систем, где требуется уверенный розжиг и устойчивость к интенсивным циклам запуска. Исполнение для шкафного монтажа удобно при сборке промышленных панелей автоматики, модернизации горелочных постов и замене трансформаторов в существующих установках.

Трансформатор хорошо подходит для проектов, где важно сохранить совместимость с автоматикой управления горением, обеспечить правильную схему заземления и минимизировать помехи за счет корректной прокладки высоковольтного кабеля.

Совместимость и подбор

При подборе Kromschroder TZI 8-12/100WE необходимо учитывать не только маркировку старого трансформатора, но и параметры всей системы розжига: напряжение питания, требуемое выходное напряжение, выходной ток, режим работы, тип автомата горения, схему электродов, длину кабеля и место установки.

Модель подходит для систем, где требуется трансформатор розжига 230 В, 8 кВ, 12 мА и исполнение для установки в шкаф управления. Если трансформатор должен устанавливаться непосредственно возле горелки в защищенном корпусе, необходимо рассматривать серию TGI, а не TZI. При замене старого трансформатора рекомендуется сверить маркировку, электрическую схему и паспортные данные оборудования.

Примеры использования

1. Промышленная газовая горелка в котельной
   TZI 8-12/100WE устанавливается в шкаф автоматики и обеспечивает искровой розжиг горелки при каждом запуске котла.
2. Печь нагрева металла
   Трансформатор используется в составе системы автоматического розжига горелок, работающих в тяжелых промышленных условиях.
3. Сушильная камера или технологическая линия
   Модель обеспечивает стабильное воспламенение газа при запуске теплового агрегата и помогает снизить риск неудачных пусков.
4. Модернизация шкафа управления горелкой
   TZI 8-12/100WE применяется при замене старого трансформатора розжига, если по параметрам требуется 230 В, 8 кВ, 12 мА и 100% ПВ.
