Kromschröder · Артикул 03155037

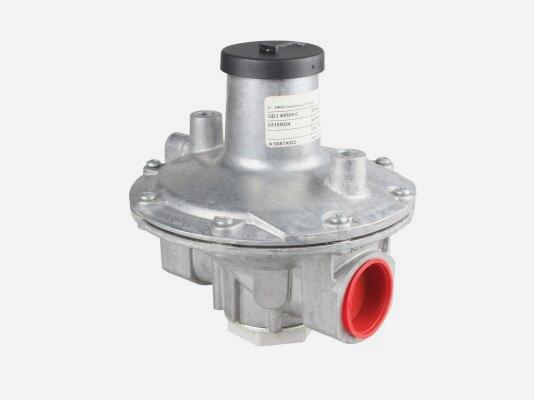

Регулятор давления Kromschröder GDJ 20R04-4, 03155037

GDJ 20R04-4

Внешний вид зависит от исполнения изделия.

Информация о поставке

34 054,65 ₽

Наличие и срок поставки уточняются при заказе.

Производитель
Kromschröder
Артикул
03155037
Модель
GDJ 20R04-4
шт.
Задать вопрос об оборудовании

Технические характеристики

Тип
Регулятор давления
Номинальный диаметр
DN 20
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 400 мбар (160 ''WC)
Точка измерения давления
Точка измерения давления на входе
Вид газа
Для газа, сертификация EU
Выходное давление
Настроено на 20 мбар
Масса
1.18 кг
Страна происхождения
Словакия
Дополнительные сведения каталога
Артикул производителя
Kromschroder 03155037
Серия
Kromschroder GDJ
Габариты
13.4x12.5x16.6 см
Температура окружающей среды
от -20 до +70 °C
Максимальное избыточное давление
400 мбар
Соединение
Rp 3/4"
Давление на выходе
от 5 до 160 мбар
Диапазон настройки сбросного клапана
от 15 до 23 мбар

Описание

Регулятор давления Kromschroder GDJ 20R04-4, 03155037 - это высокоточное устройство для контроля давления в газовых системах. Он обеспечивает надежную работу и имеет ряд преимуществ:
  • Высокая точность и надежность
  • Простота монтажа и использования
  • Широкий диапазон регулирования давления
  • Прочный корпус
  • Универсальность
Это идеальное решение для промышленных предприятий, требующих точного контроля давления газа.

Документация и чертежи

Чертёж изделияSVG Чертёж изделияSVG Kromschröder GDJ — Руководство по эксплуатации · русский · редакция 03.26PDF · RU · 03.26 Kromschröder GDJ — Руководство по эксплуатации · английский · редакция 03.26PDF · EN · 03.26 Kromschröder GDJ — Техническая информация · английский · редакция 07.25PDF · EN · 07.25

Запасные части и исполнения

Выберите ревизию, указанную на шильдике изделия. Состав деталей относится к выбранному исполнению.

GDJ 20R04-4Исполнение без обозначения ревизии
Схема запасных частей: GDJ 20R04-4
Поз.АртикулДетальКол-во
103089204Spare part pack GDJ/GIK20+25, GIK151
203089121Spring 5-15 mbar, dark green/light blue1
203089122Spring 12.5-25 mbar, black1
203089123Spring 22,5-35 mbar, dark green/brown1
203089124Spring 30-50 mbar, dark green/orange1
203089125Spring 45-65 mbar, black/light green1
203089126Spring 60-80 mbar, red/orange1
203089127Spring 75-100 mbar, pink/gold1
203089128Spring 100-160 mbar, yellow/orange1
303089221Adjusting unit GDJ/GIK..R /J48/B1
