Kromschroder · Артикул 03155042

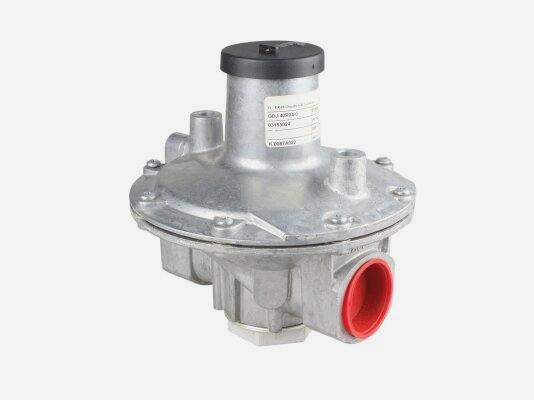

Регулятор давления Kromschroder GDJ 20R04-0Z, 03155042
Внешний вид зависит от исполнения изделия.
Информация о поставке
42 732,90 ₽
Наличие и срок поставки уточняются при заказе.
- Производитель
- Kromschroder
- Артикул
- 03155042
- Модель
- GDJ 20R04-0Z
Технические характеристики
- Тип
- Регулятор давления
- Номинальный диаметр
- DN 20
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 400 мбар (160 ''WC)
- Точка измерения давления
- Без точки измерения давления
- Вид газа
- Для газа, сертификация EU
- Выходное давление
- Специальный диапазон выходного давления
- Масса
- 1.18 кг
- Страна происхождения
- Словакия
Дополнительные сведения каталога
- Артикул производителя
- Kromschroder 03155042
- Серия
- Kromschroder GDJ
- Габариты
- 13.4x12.5x16.6 см
- Температура окружающей среды
- от -20 до +70 °C
- Максимальное избыточное давление
- 400 мбар
- Соединение
- Rp 3/4"
- Давление на выходе
- от 5 до 160 мбар
- Диапазон настройки сбросного клапана
- от 15 до 23 мбар
Описание
Регулятор давления Kromschroder GDJ 20R04-0Z, 03155042 - это высокоточное устройство для контроля и регулирования давления в газовых системах.
Основные преимущества:
- Высокая точность и надежность
- Простота монтажа и использования
- Широкий диапазон регулирования давления
- Прочный корпус
Документация и чертежи
Чертёж изделияSVG
Чертёж изделияSVG
Kromschroder GDJ — Руководство по эксплуатации · русский · редакция 03.26PDF · RU · 03.26
Kromschroder GDJ — Руководство по эксплуатации · английский · редакция 03.26PDF · EN · 03.26
Kromschroder GDJ — Техническая информация · английский · редакция 07.25PDF · EN · 07.25
Запасные части и исполнения
Выберите ревизию, указанную на шильдике изделия. Состав деталей относится к выбранному исполнению.
GDJ 20R04-0ZИсполнение без обозначения ревизии
| Поз. | Артикул | Деталь | Кол-во |
|---|---|---|---|
| 1 | 03089204 | Spare part pack GDJ/GIK20+25, GIK15 | 1 |
| 2 | 03089121 | Spring 5-15 mbar, dark green/light blue | 1 |
| 2 | 03089122 | Spring 12.5-25 mbar, black | 1 |
| 2 | 03089123 | Spring 22,5-35 mbar, dark green/brown | 1 |
| 2 | 03089124 | Spring 30-50 mbar, dark green/orange | 1 |
| 2 | 03089125 | Spring 45-65 mbar, black/light green | 1 |
| 2 | 03089126 | Spring 60-80 mbar, red/orange | 1 |
| 2 | 03089127 | Spring 75-100 mbar, pink/gold | 1 |
| 2 | 03089128 | Spring 100-160 mbar, yellow/orange | 1 |
| 3 | 03089221 | Adjusting unit GDJ/GIK..R /J48/B | 1 |
