Kromschroder · Артикул 03155022

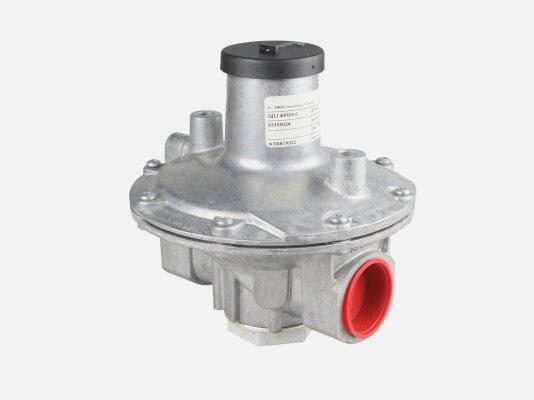

Регулятор давления Kromschroder GDJ 20R04-0, 03155022

GDJ 20R04-0

Внешний вид зависит от исполнения изделия.

Информация о поставке

31 760,40 ₽

Наличие и срок поставки уточняются при заказе.

Производитель
Kromschroder
Артикул
03155022
Модель
GDJ 20R04-0
шт.
Задать вопрос об оборудовании

Технические характеристики

Тип
Регулятор давления
Номинальный диаметр
DN 20
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 400 мбар (160 ''WC)
Точка измерения давления
Без точки измерения давления
Вид газа
Для газа, сертификация EU
Выходное давление
Настроено на 20 мбар
Масса
1 кг
Страна происхождения
Словакия
Дополнительные сведения каталога
Артикул производителя
Kromschroder 03155022
Серия
Kromschroder GDJ
Габариты
13.4x12.5x16.6 см
Температура окружающей среды
от -20 до +70 °C
Максимальное избыточное давление
400 мбар
Соединение
Rp 3/4"
Давление на выходе
от 5 до 160 мбар
Диапазон настройки сбросного клапана
от 15 до 23 мбар

Описание

Регулятор давления Kromschroder GDJ 20R04-0, 03155022 - это высокоточное устройство для контроля и регулирования давления в газовых системах. Он обеспечивает надежную работу в промышленных условиях благодаря прочному корпусу и простоте монтажа. Основные преимущества:
  • Высокая точность и надежность
  • Простота установки и эксплуатации
  • Широкий диапазон регулирования
  • Универсальность применения
Этот регулятор - идеальное решение для точного управления давлением газа.

Документация и чертежи

Чертёж изделияSVG Чертёж изделияSVG Kromschroder GDJ — Руководство по эксплуатации · русский · редакция 03.26PDF · RU · 03.26 Kromschroder GDJ — Руководство по эксплуатации · английский · редакция 03.26PDF · EN · 03.26 Kromschroder GDJ — Техническая информация · английский · редакция 07.25PDF · EN · 07.25

Запасные части и исполнения

Выберите ревизию, указанную на шильдике изделия. Состав деталей относится к выбранному исполнению.

GDJ 20R04-0Исполнение без обозначения ревизии
Схема запасных частей: GDJ 20R04-0
Поз.АртикулДетальКол-во
103089204Spare part pack GDJ/GIK20+25, GIK151
203089121Spring 5-15 mbar, dark green/light blue1
203089122Spring 12.5-25 mbar, black1
203089123Spring 22,5-35 mbar, dark green/brown1
203089124Spring 30-50 mbar, dark green/orange1
203089125Spring 45-65 mbar, black/light green1
203089126Spring 60-80 mbar, red/orange1
203089127Spring 75-100 mbar, pink/gold1
203089128Spring 100-160 mbar, yellow/orange1
303089221Adjusting unit GDJ/GIK..R /J48/B1
