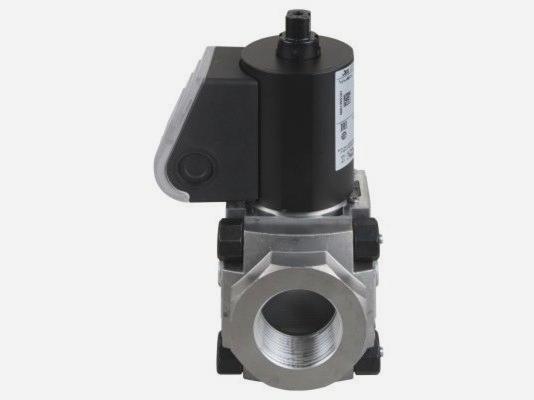

Газовый клапан с регулятором расхода Kromschroder VAH 120R/NWAE, 88033746

Технические характеристики

Тип

Регулятор расхода с электромагнитным клапаном

Размер

1

Сертификация

Сертифицировано в EU

Вход

DN 20 (3/4'')

Выход

DN 20 (3/4'')

Присоединение к трубопроводу

Внутренняя резьба Rp

Характер открытия

Быстрое открытие, быстрое закрытие

Напряжение питания

230 В AC, 50/60 Гц

Электрическое подключение

Штекер с ответной частью

Оснащение слева от клеммной коробки

Штекер клапана (3-контактный)

Седло клапана

Обычное исполнение

Комплект подключения управляющего давления воздуха psa

1 обжимной фитинг, 2 точки измерения давления pd и psa

Принадлежности справа

2 точки измерения давления pu и pd

Принадлежности слева

2 резьбовые заглушки

Масса

2.2 кг

Страна происхождения

Германия

Описание

Документация и чертежи

Чертёж изделияSVG Чертёж изделияSVG Kromschroder VAD, VAG, VAH, VAV, VCD, VCG, VCH, VCV, VRH — Руководство по эксплуатации · английский · редакция 05.24PDF · EN · 05.24 Kromschroder VAD, VAG, VAH, VAV, VCD, VCG, VCH, VCV, VRH — Техническая информация · английский · редакция 08.23PDF · EN · 08.23 Kromschroder VAD, VAG, VAH, VAV, VCD, VCG, VCH, VCV, VRH — Руководство по эксплуатации · русский · редакция 05.24PDF · RU · 05.24

Запасные части и исполнения

Выберите ревизию, указанную на шильдике изделия. Состав деталей относится к выбранному исполнению.

VAH 120R/NWAEИсполнение без обозначения ревизии

Поз.	Артикул	Деталь	Кол-во
2	74921748	Actuator VA1..W /B	1
3	74921992	Flange mounting set VA1 /B	2
4	74921997	Strainer VA1 /B	1
5	74921988	Sealing set VA1/B	1
6	74923390	Pressure tap G1/4 P Alu+Viton /B	1
7	74923389	Screw plug G1/4 Ü+Viton /B	1
8	74921996	Cable glant M20 /B	1
9	74922393	Plug 2 pole + PE w. socket VA1-3 /B	1
10	74922229	FLV 120R /B	1
12	74923279	Cap VA1 /B	1
14	74922944	Screw plug M20 /B	1
15	74922229	FLV 120R /B	1
16	74924687	Terminal box cover VA1..from 06/14 /B	1
17	74924468	Actuator adapter set VA1 /B	1
18	74924978	Sealing set VCS 1 /B	1
