Kromschroder · Артикул 84583070

Газовый клапан предохранительно-сбросной Kromschroder VSBV 25TN40-0, 84583070

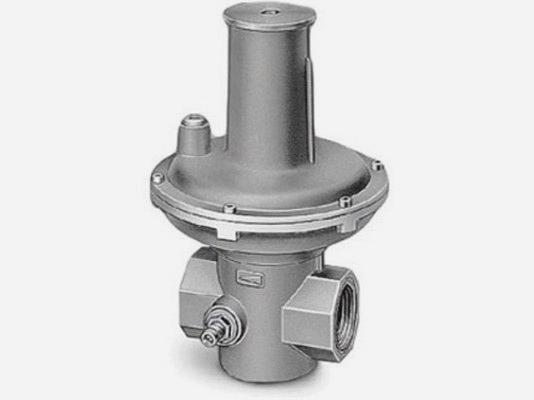

VSBV 25TN40-0

Внешний вид зависит от исполнения изделия.

Информация о поставке

110 981,85 ₽

Наличие и срок поставки уточняются при заказе.

Производитель
Kromschroder
Артикул
84583070
Модель
VSBV 25TN40-0
шт.
Задать вопрос об оборудовании

Технические характеристики

Тип
Сбросной клапан
Номинальный диаметр
DN 25
Присоединение к трубопроводу
Внутренняя резьба NPT
Входное давление
Максимальное входное давление pu: 58 psig (4 бар)
Точка измерения давления
Без точки измерения давления
Масса
1.5 кг
Страна происхождения
Словакия
Дополнительные сведения каталога
Артикул производителя
Kromschroder 84583070
Серия
Kromschroder VSBV
Габариты
13.2x13.2x19.9 см
Температура окружающей среды
от -15 до +60 °C
Пылевлагозащита
IP 40
Максимальное избыточное давление
4000 мбар
Напряжение
120 В
Предназначен для
для газовых горелок
Соединение на выходе
Rp 1"
Соединение на входе
Rp 1"
Электромагнитные клапаны V1 и V2
Класса В
Подключение
кабельный ввод M20
Мощность
234 Вт
Соединение
Внутренняя резьба NPT
Максимальное время закрытия
1 с
Максимальное время открытия
1 с
Давление на входе
от 120 до 5000 мбар
Максимальный расход газа
131 м3/ч
Крутящий момент
20 Нм
Время поворота
60 с
Pu max.
4 бар
Открытие
Быстрое
Закрытие
Быстрое
Материал уплотнения
NBR
Тип горелки
двухступенчатая
Давление на выходе
от 20 до 50 мбар
Тип регулятора
Регулятор пропорциональности давления
Выпрямляющее устройство
Розетка выпрямляющего устройства
Класс клапана
B
Реле давления
DG
Сетчатый фильтр
Нет
Подключение к сети
С розеткой
Количество клапанов
2
Дроссель
Нет
Указатель положения
Нет
Мощность котла, кВт
24
Размер впуска
DN 65 (2 1/2")
Размер выпуска
DN 65 (2 1/2")
Тип выпуска
Внутренняя резьба NPT
Тип впуска
Внутренняя резьба NPT

Описание

Газовый клапан предохранительно-сбросной Kromschroder VSBV 25TN40-0, 84583070 - это надежное устройство для контроля газового потока. Он обеспечивает безопасность и предотвращает аварийные ситуации. Основные преимущества:
  • Высокая производительность
  • Точное регулирование
  • Компактность
  • Долговечность
Этот клапан идеально подходит для промышленных объектов, гарантируя стабильную работу газовых систем.

Документация и чертежи

Чертёж изделияSVG Чертёж изделияSVG Kromschroder VSBV — Руководство по эксплуатации · русский · редакция 12.25PDF · RU · 12.25 Kromschroder VSBV — Техническая информация · английский · редакция 11.23PDF · EN · 11.23 Kromschroder VSBV — Документация · английский · редакция 06PDF · EN · 06 Kromschroder VSBV — Руководство по эксплуатации · английский · редакция 12.25PDF · EN · 12.25

Запасные части и исполнения

Выберите ревизию, указанную на шильдике изделия. Состав деталей относится к выбранному исполнению.

VSBV 25TN40-0Исполнение без обозначения ревизии
Схема запасных частей: VSBV 25TN40-0
Поз.АртикулДетальКол-во
174922194SPARE PART PACK VSBV 251
275441805Spring for VSBV 25, red, 20-40 mbar1
275441806Spring for VSBV 25, yellow, 35-50 mbar1
275441807Spring for VSBV 25, green, 45-75 mbar1
275441808Spring for VSBV 25, blue, 70-170 mbar1
275441809Spring for VSBV 25, black, 165-330 mbar1
275441810Spring for VSBV 25, white, 320-500 mbar1
