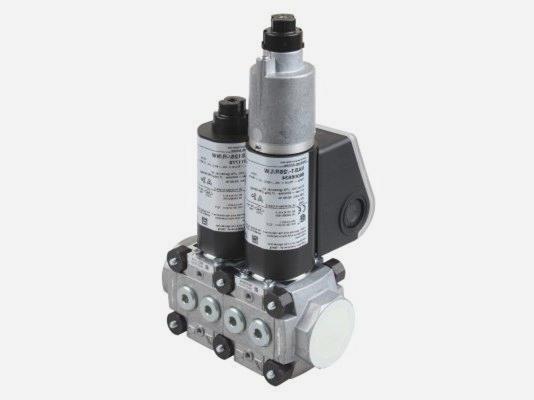

Газовый клапан двойной Kromschroder VCS 780F05NNKGR3E/PPPP/PPZ-, 88203314

Технические характеристики

Тип

Двойной электромагнитный клапан

Размер

7

Номинальный диаметр

DN 80

Присоединение к трубопроводу

Фланец по ISO 7005

Входное давление

Максимальное входное давление pu: 500 мбар

Характер открытия 1-го клапана

Быстрое открытие, быстрое закрытие

Характер открытия 2-го клапана

Быстрое открытие, быстрое закрытие

Напряжение питания

24 В DC

Обратная связь

Сигнализатор закрытого положения для 24 В и визуальный указатель положения

Сторона обзора

Справа

Подключение датчика закрытого положения

Сигнализатор закрытого положения не подключён

Электрическое подключение

Кабельный ввод M20

Боковая механическая обработка

Подготовлено для переходных плит

Принадлежности справа на входе

Резьбовая заглушка

Принадлежности справа в промежутке 1

Резьбовая заглушка

Принадлежности справа в промежутке 2

Резьбовая заглушка

Принадлежности справа на выходе

Резьбовая заглушка

Принадлежности слева на входе

Резьбовая заглушка

Принадлежности слева в промежутке 1

Резьбовая заглушка

Принадлежности слева в промежутке 2

Клапан запального газа VAS 1

Принадлежности слева на выходе

Нет

Масса

24.83 кг

Страна происхождения

Германия

Описание

Документация и чертежи

Чертёж изделияSVG Чертёж изделияSVG Kromschroder VAS, VCS — Документация · английский · редакция 00PDF · EN · 00 Kromschroder VCS — Сертификат · английский · редакция 00PDF · EN · 00 Kromschroder VCS — Сертификат · английский · редакция 00PDF · EN · 00 Kromschroder VAS, VCS — Руководство по эксплуатации · английский · редакция 06.24PDF · EN · 06.24 Kromschroder VCS — Документация · английский · редакция 01PDF · EN · 01 Kromschroder MB 7, VAS, VCS, VG — Руководство по эксплуатации · русский · редакция 03.13PDF · RU · 03.13 Kromschroder VAS, VCS — Техническая информация · английский · редакция 03.25PDF · EN · 03.25 Kromschroder MB 7, VAS, VCS — Руководство по эксплуатации · русский · редакция 04.16PDF · RU · 04.16 Kromschroder VCS — Сертификат · английский · редакция 00PDF · EN · 00 Kromschroder VCS — Сертификат · английский · редакция 00PDF · EN · 00 Kromschroder MB 7, VAS, VCS — Руководство по эксплуатации · английский · редакция 04.16PDF · EN · 04.16 Kromschroder VAS, VCS — Руководство по эксплуатации · русский · редакция 06.24PDF · RU · 06.24

Запасные части и исполнения

Выберите ревизию, указанную на шильдике изделия. Состав деталей относится к выбранному исполнению.

VCS 780F05NNKGR3E/PPPP/PPZ-Исполнение без обозначения ревизии

Поз.	Артикул	Деталь	Кол-во
2	74923345	Actuator VA7..KS /B	1
4	74922889	Strainer VA7 /B	1
5	74924455	Sealing set VA7/B	1
6	74923390	Pressure tap G1/4 P Alu+Viton /B	1
7	74923389	Screw plug G1/4 Ü+Viton /B	1
8	74921996	Cable glant M20 /B	1
9	74922972	Plug 3 pole + PE w. socket VCS 6-9 /B	1
9	74922974	Plug 3 pole (POC) w. socket VCS 6-9 /B	1
11	74923021	Measuring adapter VA6-9 /B	1
11	74923025	Vent line adapter VA6-9 Rp 1'' /B	1
11	74923023	Bypass adapter VA6-9 /B	1
13	74926287	Cap VAS 6..9, VG, MB 7 /B	1
14	74922944	Screw plug M20 /B	1
16	74923290	Terminal box cover VA 6-9..till 06/14 /B	1
20	88205153	VPS7/05NKG3	1
21	88205153	VPS7/05NKG3	1
