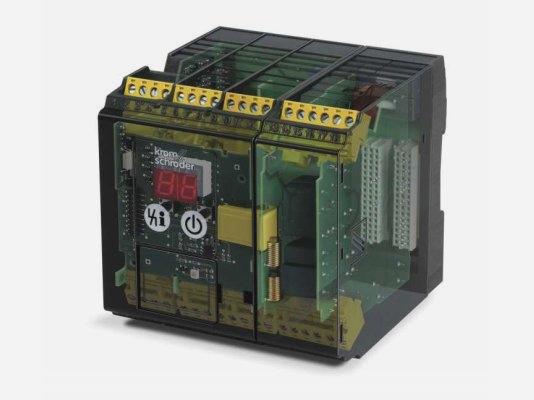

Блок управления горелкой Kromschröder BCU 570WC1F1U0K1-E, 88660097

Технические характеристики

Тип

Автомат управления горелкой

Серия

570

Исполнение для рынка

Сертификация EU; сертифицировано для систем до SIL 3 (соответствует PL e)

Напряжение питания

230 В AC, 50/60 Гц

Система контроля герметичности клапанов

Да

Регулирование мощности

Модулирующее регулирование мощности с интерфейсом для привода IC

Контроль пламени

С ионизационным или УФ-сигналом

Электрическое подключение

Винтовые соединительные клеммы

Индивидуальная упаковка

Да

04 Контроль пламени

UVD

01 Порог отключения горелки

5 мкА

07 Попытки запуска горелки

1

09 Повторный запуск

Нет

10 Аварийный останов

С аварийной блокировкой

12 Защита от высокого давления газа

С аварийной блокировкой

13 Отключение при низком давлении

С аварийной блокировкой

15 Отключение при недостатке воздуха

С аварийной блокировкой

19 Время безопасности во время работы

1 с

40 Регулирование мощности

С IC 20

30 Время разгона вентилятора tGV

0 с

32 Контроль расхода воздуха при регулируемой подаче

Выкл.; максимальная мощность

33 Запуск с предварительной продувкой

Да (зависит от P34 — времени предварительной продувки tPV)

34 Время предварительной продувки tPV

6000 с

35 Контроль расхода воздуха при предварительной продувке

С аварийной блокировкой

37 Время последующей продувки tPN

60 с

38 Контроль расхода воздуха при последующей продувке

Выкл.; регулирующий элемент в положение максимальной мощности

44 Задержка сигнала разрешения регулятора tRF

0 с

51 Система контроля герметичности клапанов

Перед запуском и после отключения

52 Сбросной клапан (VPS)

V2

56 Время измерения Vp

10 с

59 Время открытия клапана V1 (tL1)

2 с

61 Минимальное время работы горелки tB

0 с

62 Минимальная пауза tBP

0 с

63 Задержка включения tE

0 с

67 Время работы в ручном режиме ограничено 5 мин.

Да

70 Функция клеммы 65

Логическое И (AND) с аварийным остановом (клемма 46)

71 Функция клеммы 66

Логическое И (AND) с аварийным остановом (клемма 46)

75 Регулирование мощности по шине

От максимальной (MAX) до минимальной (MIN) мощности

77 Пользовательский пароль

----

78 Назначение горелки

Основная и запальная горелки

79 Запальная горелка

С отключением

80 Связь по полевой шине

С проверкой адреса

93 Время предварительного розжига tVZ

1 с

94 1-е время безопасности при запуске

5 с

95 Время подтверждения пламени 1 tFS1

2 с

96 2-е время безопасности при запуске

10 с

97 Время подтверждения пламени 2 tFS2

2 с

Масса

0.93 кг

Страна происхождения

Германия

Описание

Документация и чертежи

Чертёж изделияSVG Чертёж изделияSVG Kromschröder BCU 570 — Руководство по эксплуатации · английский · редакция 08.22PDF · EN · 08.22 Kromschröder BCU 570 — Сертификат · английский · редакция 02PDF · EN · 02 Kromschröder BCU 570 — Сертификат · английский · редакция 02PDF · EN · 02 Kromschröder BCU 560, BCU 565, BCU 570, BCU 580 — Сертификат · английский · редакция 08PDF · EN · 08 Kromschröder BCU 570 — Сертификат · английский · редакция 00PDF · EN · 00 Kromschröder BCU 560, BCU 565, BCU 570, BCU 580 — Документация · английский · редакция 00PDF · EN · 00 Kromschröder BCU 560, BCU 565, BCU 570, BCU 580, FCU 500, FCU 505 — Сертификат · английский · редакция 06PDF · EN · 06 Kromschröder BCU 570 — Руководство по эксплуатации · русский · редакция 08.22PDF · RU · 08.22 Kromschröder BCU 570 — Сертификат · английский · редакция 01PDF · EN · 01 Kromschröder BCU 570 — Техническая информация · английский · редакция 12.22PDF · EN · 12.22 Kromschröder BCU 560, BCU 565, BCU 570, BCU 580 — Сертификат · английский · редакция 02PDF · EN · 02 Kromschröder BCU 370, BCU 560, BCU 565, BCU 570, BCU 580, FCU 500, FCU 505 — Сертификат · английский · редакция 03PDF · EN · 03

Запасные части и исполнения

Выберите ревизию, указанную на шильдике изделия. Состав деталей относится к выбранному исполнению.

BCU 570WC1F1U0K1-EИсполнение без обозначения ревизии

Поз.	Артикул	Деталь	Кол-во
1	74923997	Plug connector BCU 570..K1	1
2	74960657	L-module BCU570 W/Y F1	1
