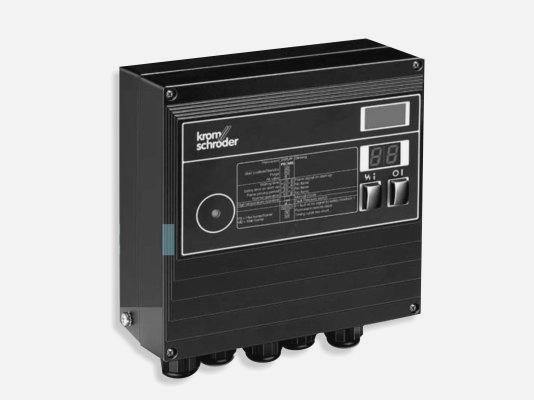

Блок управления горелкой Kromschroder BCU 480W1P2C0D0000K1E0-/LM400WF3O0E0-, 88680181

Технические характеристики

Тип

Автомат управления горелкой

Серия

Исполнение для запальной и основной горелок

Напряжение питания

230 В AC, 50/60 Гц

Трансформатор розжига

5 kV, 15 мА, ED 100 %

Фланцевая плита

M32

Система контроля герметичности клапанов

Нет

Высокотемпературный режим

Нет

Функция входа

Нет

Реле давления

Нет

Соединительные штекеры

С винтовыми клеммами

Упаковка

Индивидуальная упаковка

Электропитание

Через цепь защитных блокировок

Силовой модуль

Силовой модуль

Серия

400

Напряжение питания

230 В AC, 50/60 Гц

Привод воздушной заслонки

С управлением воздушным клапаном

Дополнительный выход

Нет

Электропитание

Через цепь защитных блокировок

I004 Контроль пламени

Горелка 1: ионизационный контроль, горелка 2: UVC

I050 Функция контакта 80, 81/82

Сигнал неисправности

I051 Функция контакта 90, 91/92

Сигнал готовности

I052 Функция контакта 95/96

Рабочий сигнал горелки 1

I053 Функция контакта 95/97

Рабочий сигнал горелки 2

I054 Функция контакта 85/86, 87

Сигнал воздуха

I061 Функция клеммы 1

Пуск 1

I062 Функция клеммы 2

Сброс

I063 Функция клеммы 3

Продувка

I064 Функция клеммы 4

Воздух

I065 Функция клеммы 5

Запуск 2

I068 Функция клеммы 35

Защитные блокировки

A001 Порог отключения горелки 1

2 мкА

A002 Порог отключения горелки 2

5 мкА

A003 Проверка имитации пламени

В положении ожидания

A007 Попытки запуска горелки 1

2

A008 Попытки запуска горелки 2

1

A093 Время предварительного розжига tVZ

0 с

A094 1-е время безопасности при запуске

5 с

A095 Время подтверждения пламени 1 tFS1

2 с

A096 2-е время безопасности при запуске

3 с

A097 Время подтверждения пламени 2 tFS2

2 с

A078 Назначение горелки

Горелка 1 и горелка 2

A079 Запальная горелка

С отключением

A009 Повторный запуск

Макс. 5 повторных запусков горелки 1 за 15 мин.

A074 Режим горения

Режим с пламенем

A043 Выбег

Выкл.

A039 Время выбега

0 с

A048 Управление приводом воздушной заслонки

Открывается по внешнему сигналу

A129 Выходы активного охлаждения

Привод воздушной заслонки

A041 Выбор времени хода

Вкл.; переход в положения минимальной/максимальной мощности

A042 Время хода

1 с

A049 Привод воздушной заслонки при запуске

Внешняя активация невозможна

A050 Привод воздушной заслонки при неисправности

Допускает внешнюю активацию

A019 Время безопасности во время работы

1 с

A061 Минимальное время работы горелки tB

5 с

A062 Минимальная пауза tMP

0 с

A067 Время работы в ручном режиме

Ограничено до 5 мин.

A087 Продувка (шина)

Через клемму

A080 Связь по полевой шине

Выкл.

A081 Kromschroder Safety Link

Выкл.

Масса

5.66 кг

Страна происхождения

Германия
