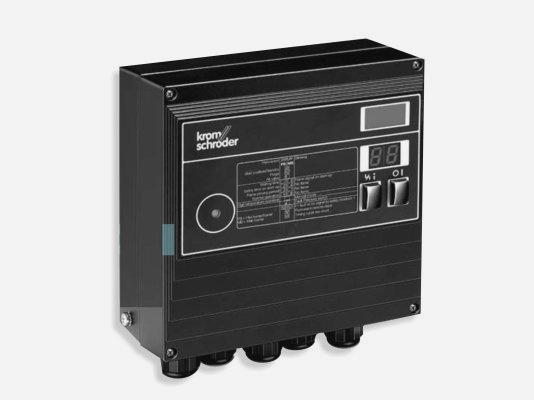

Блок управления горелкой Kromschröder BCU 480Q8P7C2D1000K2E1-/LM400QF1O1E1-, 88680029

Технические характеристики

Тип

Автомат управления горелкой

Серия

Исполнение для запальной и основной горелок

Напряжение питания

120 В AC, 50/60 Гц

Трансформатор розжига

8 kV, 20 мА, ED 33 %

Фланцевая плита

Ввод для кабельного канала

Система контроля герметичности клапанов

POC

Высокотемпературный режим

Высокотемпературный режим

Функция входа

Нет

Реле давления

Нет

Соединительные штекеры

С пружинными клеммами

Упаковка

Индивидуальная упаковка

Электропитание

Через L1

Силовой модуль

Силовой модуль

Серия

400

Напряжение питания

120 В AC, 50/60 Гц

Привод воздушной заслонки

С интерфейсом IC 40

Дополнительный выход

Без функции безопасности

Электропитание

Через L1

I004 Контроль пламени

Горелка 1: UVS, горелка 2: UVC

I050 Функция контакта 80, 81/82

Сигнал неисправности

I051 Функция контакта 90, 91/92

Сигнал готовности

I052 Функция контакта 95/96

Рабочий сигнал горелки 1

I053 Функция контакта 95/97

Рабочий сигнал горелки 2

I054 Функция контакта 85/86, 87

Сигнал воздуха

I061 Функция клеммы 1

Пуск 1

I062 Функция клеммы 2

Сброс

I063 Функция клеммы 3

Продувка

I064 Функция клеммы 4

Воздух

I065 Функция клеммы 5

Запуск 2

I068 Функция клеммы 35

Защитные блокировки

I071 Функция клеммы 38

Датчик 3

A001 Порог отключения горелки 1

5 мкА

A002 Порог отключения горелки 2

5 мкА

A003 Проверка имитации пламени

В положении ожидания

A006 Высокотемпературный режим

Выкл.

A007 Попытки запуска горелки 1

1

A008 Попытки запуска горелки 2

1

A093 Время предварительного розжига tVZ

0 с

A094 1-е время безопасности при запуске

3 с

A095 Время подтверждения пламени 1 tFS1

2 с

A096 2-е время безопасности при запуске

3 с

A097 Время подтверждения пламени 2 tFS2

2 с

A078 Назначение горелки

Горелка 1

A079 Запальная горелка

Внешнее управление

A009 Повторный запуск

Нет

A074 Режим горения

Режим с пламенем

A043 Выбег

Выкл.

A039 Время выбега

0 с

A048 Управление приводом воздушной заслонки

Открывается по внешнему сигналу

A129 Выходы активного охлаждения

Привод воздушной заслонки

A041 Выбор времени хода

Вкл.; переход в положения минимальной/максимальной мощности

A042 Время хода

1 с

A049 Привод воздушной заслонки при запуске

Внешняя активация невозможна

A050 Привод воздушной заслонки при неисправности

Внешняя активация невозможна

A019 Время безопасности во время работы

1 с

A061 Минимальное время работы горелки tB

30 с

A062 Минимальная пауза tMP

0 с

A067 Время работы в ручном режиме

Ограничено до 5 мин.

A087 Продувка (шина)

Через клемму

A103 Функция датчика 3

Без функции

A060 Период проверки закрытого положения

10 с

A080 Связь по полевой шине

Выкл.

A081 Kromschroder Safety Link

Выкл.

Масса

5.66 кг

Страна происхождения

Германия
