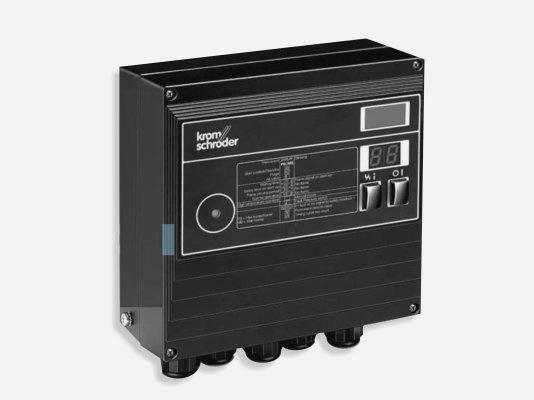

Блок управления горелкой Kromschröder BCU 465W2P2C1D2310K1E1-/LM400WF3O1E1-, 88680028

Технические характеристики

Тип

Автомат управления горелкой

Серия

Исполнение с расширенным управлением подачей воздуха

Напряжение питания

230 В AC, 50/60 Гц

Трансформатор розжига

8 kV, 20 мА, ED 19 %

Фланцевая плита

M32

Система контроля герметичности клапанов

Контроль герметичности (TC) и сигнализация закрытого положения (POC)

Высокотемпературный режим

Беспламенный режим

Функция входа

Вспомогательный газ и ограничения при запуске (LDS)

Реле давления

Реле давления воздуха

Соединительные штекеры

С винтовыми клеммами

Упаковка

Индивидуальная упаковка

Электропитание

Через L1

Силовой модуль

Силовой модуль

Серия

400

Напряжение питания

230 В AC, 50/60 Гц

Привод воздушной заслонки

С управлением воздушным клапаном

Дополнительный выход

Без функции безопасности

Электропитание

Через L1

I004 Контроль пламени

Горелка 1: ионизационный контроль, горелка 2: UVC

I050 Функция контакта 80, 81/82

Сигнал неисправности

I051 Функция контакта 90, 91/92

Сигнал готовности

I052 Функция контакта 95/96

Рабочий сигнал горелки 1

I053 Функция контакта 95/97

Рабочий сигнал горелки 1

I054 Функция контакта 85/86, 87

Сигнал воздуха

I061 Функция клеммы 1

Пуск 1

I062 Функция клеммы 2

Сброс

I063 Функция клеммы 3

Продувка

I064 Функция клеммы 4

Воздух

I068 Функция клеммы 35

Защитные блокировки

A001 Порог отключения горелки 1

2 мкА

A003 Проверка имитации пламени

В положении ожидания

A006 Высокотемпературный режим

Горелка 1: UVS, горелка 2: ионизационный контроль

A007 Попытки запуска горелки 1

1

A093 Время предварительного розжига tVZ

0 с

A094 1-е время безопасности при запуске

3 с

A095 Время подтверждения пламени 1 tFS1

2 с

A078 Назначение горелки

Горелка 1

A076 Функция V5

Выкл.

A077 Функция вспомогательного газа

Выкл.

A009 Повторный запуск

Горелка 1

A074 Режим горения

Высокотемпературный режим без розжига

A043 Выбег

Выкл.

A039 Время выбега

0 с

A016 Задержанная защита от низкого давления воздуха

Вкл.

A048 Управление приводом воздушной заслонки

Открывается по внешнему сигналу

A129 Выходы активного охлаждения

Привод воздушной заслонки

A034 Время предварительной продувки tPV

20 с

A036 Время предварительной вентиляции tVL

0 с

A041 Выбор времени хода

Вкл.; переход в положения минимальной/максимальной мощности

A042 Время хода

1 с

A049 Привод воздушной заслонки при запуске

Внешняя активация невозможна

A050 Привод воздушной заслонки при неисправности

Внешняя активация невозможна

A019 Время безопасности во время работы

1 с

A061 Минимальное время работы горелки tB

30 с

A062 Минимальная пауза tMP

0 с

A067 Время работы в ручном режиме

Ограничено до 5 мин.

A085 Защитные блокировки (шина)

Через клемму

A087 Продувка (шина)

Через шину без функции безопасности или клемму

A088 Высокотемпературный режим (шина)

Через клемму

A089 Ограничения при запуске (шина)

Через клемму

A060 Период проверки закрытого положения

10 с

A051 Система контроля герметичности клапанов

Проверка герметичности перед запуском и после отключения

A052 Сбросной клапан (VPS)

V2

A056 Время измерения Vp1

3600 с

A059 Время открытия клапана 1 (tL1)

2 с

A080 Связь по полевой шине

С проверкой адреса

A081 Kromschroder Safety Link

Вкл.

A066 Режим пламени после охлаждения

0 с

Масса

5.03 кг

Страна происхождения

Германия

Описание

Документация и чертежи

Kromschröder BCU — Руководство по эксплуатации · русский · редакция 09.24PDF · RU · 09.24 Kromschröder BCU — Техническая информация · русский · редакция 11.19PDF · RU · 11.19 Kromschröder BCU — Декларация соответствия EtherNet/IP · английский · редакция 01PDF · EN · 01 Kromschröder BCU — Декларация соответствия · английский · редакция 01PDF · EN · 01 Kromschröder BCU — Руководство по безопасности · английский · редакция 10.21PDF · EN · 10.21 Kromschröder BCU — Руководство по эксплуатации · английский · редакция 09.24PDF · EN · 09.24 Kromschröder BCU — Сертификат AGA · английский · редакция 03PDF · EN · 03 Kromschröder BCU — Сертификат CSA · английский · редакция 00PDF · EN · 00 Kromschröder BCU — Сертификат FM · английский · редакция 02PDF · EN · 02 Kromschröder BCU — Сертификат PROFINET · английский · редакция 00PDF · EN · 00 Kromschröder BCU — Сертификат SIL · английский · редакция 00PDF · EN · 00 Kromschröder BCU — Сертификат UKCA · английский · редакция 00PDF · EN · 00 Kromschröder BCU — Сертификат · английский · редакция 01PDF · EN · 01 Kromschröder BCU — Техническая информация · английский · редакция 05-25PDF · EN · 05-25

Запасные части и исполнения

Выберите ревизию, указанную на шильдике изделия. Состав деталей относится к выбранному исполнению.
