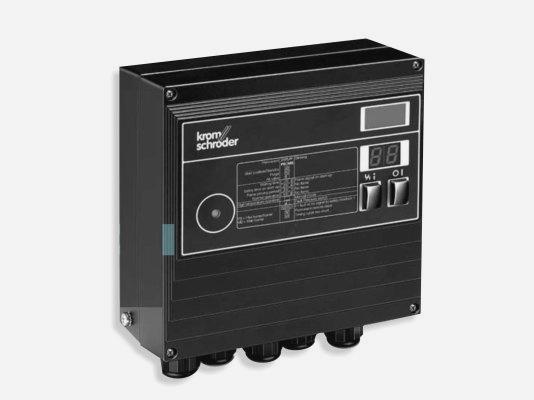

Блок управления горелкой Kromschroder BCU 465W2P2C1D2110K1E1-/LM400WF3O1E1-, 88680003

Технические характеристики

Тип

Автомат управления горелкой

Серия

Исполнение с расширенным управлением подачей воздуха

Напряжение питания

230 В AC, 50/60 Гц

Трансформатор розжига

8 kV, 20 мА, ED 19 %

Фланцевая плита

M32

Система контроля герметичности клапанов

Контроль герметичности (TC) и сигнализация закрытого положения (POC)

Высокотемпературный режим

Беспламенный режим

Функция входа

Вспомогательный газ

Реле давления

Реле давления воздуха

Соединительные штекеры

С винтовыми клеммами

Упаковка

Индивидуальная упаковка

Электропитание

Через L1

Силовой модуль

Силовой модуль

Серия

400

Напряжение питания

230 В AC, 50/60 Гц

Привод воздушной заслонки

С управлением воздушным клапаном

Дополнительный выход

Без функции безопасности

Электропитание

Через L1

I004 Контроль пламени

ионизационный контроль

I050 Функция контакта 80, 81/82

Сигнал неисправности

I051 Функция контакта 90, 91/92

Сигнал готовности

I052 Функция контакта 95/96

Рабочий сигнал горелки 1

I053 Функция контакта 95/97

Рабочий сигнал горелки 1

I054 Функция контакта 85/86, 87

Сигнал воздуха

I061 Функция клеммы 1

Пуск 1

I062 Функция клеммы 2

Сброс

I063 Функция клеммы 3

Продувка

I064 Функция клеммы 4

Воздух

I065 Функция клеммы 5

Высокая температура

I066 Функция клеммы 6

Режим menox

I068 Функция клеммы 35

Защитные блокировки

I069 Функция клеммы 36

Датчик 1

I070 Функция клеммы 37

Датчик 2

I071 Функция клеммы 38

Датчик 3

A001 Порог отключения горелки 1

2 мкА

A003 Проверка имитации пламени

В положении ожидания

A006 Высокотемпературный режим

Непрерывный режим

A007 Попытки запуска горелки 1

1

A093 Время предварительного розжига tVZ

0 с

A094 1-е время безопасности при запуске

3 с

A095 Время подтверждения пламени 1 tFS1

2 с

A078 Назначение горелки

Вкл./выкл. в режиме menox с 2 газовыми трактами

A076 Функция V5

Выкл.

A077 Функция вспомогательного газа

Выкл.

A009 Повторный запуск

Нет

A074 Режим горения

Режим menox

A064 Беспламенный режим

При следующем запуске горелки

A043 Выбег

Выкл.

A039 Время выбега

0 с

A139 Время выбега без пламени

0 с

A016 Задержанная защита от низкого давления воздуха

Вкл.

A048 Управление приводом воздушной заслонки

Открывается по внешнему сигналу

A129 Выходы активного охлаждения

Привод воздушной заслонки

A034 Время предварительной продувки tPV

6000 с

A036 Время предварительной вентиляции tVL

0 с

A028 Предварительная вентиляция/беспламенный режим

0 с

A041 Выбор времени хода

Вкл.; переход в положения минимальной/максимальной мощности

A042 Время хода

1 с

A049 Привод воздушной заслонки при запуске

Внешняя активация невозможна

A050 Привод воздушной заслонки при неисправности

Внешняя активация невозможна

A019 Время безопасности во время работы

1 с

A061 Минимальное время работы горелки tB

30 с

A161 Минимальное время работы без пламени

40 с

A062 Минимальная пауза tMP

0 с

A162 Минимальная пауза в режиме без пламени

0 с

A067 Время работы в ручном режиме

Ограничено до 5 мин.

A087 Продувка (шина)

Через клемму

A101 Функция датчика 1

Реле давления воздуха: продувка + ступень 1 + ступень 2 + беспламенный режим

A102 Функция датчика 2

Без функции

A103 Функция датчика 3

Без функции

A060 Период проверки закрытого положения

10 с

A051 Система контроля герметичности клапанов

Выкл.

A052 Сбросной клапан (VPS)

V2

A056 Время измерения Vp1

3600 с

A059 Время открытия клапана 1 (tL1)

2 с

A080 Связь по полевой шине

Выкл.

A081 Kromschroder Safety Link

Выкл.

A066 Режим пламени после охлаждения

0 с

Масса

5.03 кг

Страна происхождения

Германия
